Как да изчислим охлаждащия товар за чилър?

Изчисляването на охлаждащия товар за чилър е решаваща стъпка за осигуряване на ефективна работа на всяка охладителна система. Като доставчик на чилъри, видях от първа ръка значението на точните изчисления на охлаждащия товар. В този блог ще ви преведа през процеса на изчисляване на охлаждащия товар за чилър, като ви предоставя знанията и инструментите за вземане на информирани решения за вашите нужди от охлаждане.

Разбиране на основите на охлаждащото натоварване

Преди да се потопим в изчисленията, важно е да разберем какво е охлаждащо натоварване. Охлаждащото натоварване се отнася до количеството топлина, което трябва да бъде отстранено от пространството, за да се поддържа комфортна температура и ниво на влажност. Тя включва както осезаема топлина (топлината, която можете да усетите), така и латентна топлина (топлината, свързана с влагата във въздуха).

Охлаждащото натоварване на дадено пространство се влияе от няколко фактора, включително:

• Заетост: Броят на хората в едно пространство генерира топлина чрез топлината на тялото и дишането.
• Оборудване и уреди: Електронни устройства, осветление и друго оборудване произвеждат топлина, докато работят.
• Слънчева радиация: Слънчевата светлина, навлизаща през прозорците, може значително да увеличи топлинния товар в пространството.
• вентилация: Количеството свеж въздух, вкаран в помещението, влияе на натоварването при охлаждане, тъй като може да се наложи да се охлади и изсуши.
• Плик на сградата: Изолацията, прозорците и вратите на една сграда могат или да намалят, или да увеличат преноса на топлина между интериора и екстериора.

Стъпка 1: Определете размерите на пространството

Първата стъпка при изчисляване на охлаждащия товар е да се измери размерите на пространството, което искате да охладите. Това включва дължината, ширината и височината на помещението. Тези измервания ще ви помогнат да изчислите обема на пространството, което е от съществено значение за определяне на количеството въздух, което трябва да се охлади.

Например, ако имате правоъгълна стая с дължина 10 метра, ширина 8 метра и височина 3 метра, обемът на стаята ще бъде:
[Обем = Дължина \times Ширина \times Височина = 10m \times 8m \times 3m = 240m^3]

Стъпка 2: Изчислете чувствителното топлинно натоварване

Чувствителното топлинно натоварване е количеството топлина, което трябва да бъде отстранено, за да се понижи температурата на въздуха в пространството. Може да се изчисли по следната формула:
[Q_s = m \times c_p \times \Delta T]
където:

• (Q_s) е чувствителното топлинно натоварване (във ватове)
• (m) е масовият дебит на въздуха (в kg/s)
• (c_p) е специфичният топлинен капацитет на въздуха (приблизително 1005 J/kg°C)
• (\Delta T) е температурната разлика между вътрешния и външния въздух (в °C)

За да изчислите масовия дебит на въздуха, можете да използвате следната формула:
[m = \rho \times V]
където:

• (\rho) е плътността на въздуха (приблизително 1,2 kg/m³ при стандартни условия)
• (V) е обемният дебит на въздуха (в m³/s)

Обемният дебит на въздуха може да се определи въз основа на изискванията за вентилация на помещението. Например, типично офис пространство може да изисква скорост на вентилация от 0,1 m³/s на човек.

Да приемем, че стаята, която изчислихме по-рано, има скорост на вентилация от 0,1 m³/s на човек и в стаята има 10 души. Обемният дебит на въздуха ще бъде:
[V = 0,1m^3/s/човек \умножено по 10 души = 1m^3/s]

Масовият дебит на въздуха ще бъде:
[m = \rho \пъти V = 1,2kg/m^3 \пъти 1m^3/s = 1,2kg/s]

Да приемем също, че температурната разлика между вътрешния и външния въздух е 10°C. Разумното топлинно натоварване ще бъде:
[Q_s = m \times c_p \times \Delta T = 1,2 kg/s \times 1005J/kg°C \times 10°C = 12060W]

Стъпка 3: Изчислете латентното топлинно натоварване

Латентното топлинно натоварване е количеството топлина, което трябва да бъде отстранено, за да се отстрани влагата от въздуха в пространството. Може да се изчисли по следната формула:
[Q_l = m \times h_{fg} \times \Delta W]
където:

• (Q_l) е латентното топлинно натоварване (във ватове)
• (m) е масовият дебит на въздуха (в kg/s)
• (h_{fg}) е латентната топлина на изпаряване на водата (приблизително 2500 kJ/kg)
• (\Delta W) е разликата в съотношението на влажност между вътрешния и външния въздух (в kg/kg)

Коефициентът на влажност е масата на водните пари на единица маса сух въздух. Може да се определи с помощта на психрометрична диаграма или калкулатор за влажност.

Да приемем, че разликата в съотношението на влажност между вътрешния и външния въздух е 0,005 kg/kg. Латентното топлинно натоварване ще бъде:
[Q_l = m \times h_{fg} \times \Delta W = 1.2kg/s \times 2500000J/kg \times 0.005kg/kg = 15000W]

Стъпка 4: Изчислете общото охлаждащо натоварване

Общото охлаждащо натоварване е сумата от чувствителното топлинно натоварване и латентното топлинно натоварване. В нашия пример общото охлаждащо натоварване ще бъде:
[Q_{общо} = Q_s + Q_l = 12060W + 15000W = 27060W]

Стъпка 5: Обмислете допълнителни фактори

В допълнение към чувствителното и скритото топлинно натоварване, има няколко други фактора, които може да се наложи да се вземат предвид при изчисляване на охлаждащия товар. Те включват:

• Слънчева топлина: Количеството топлина, което навлиза в пространството през прозорците, може да бъде значително, особено в сгради с големи прозорци или при слънчев климат. Можете да използвате устройства за засенчване, като щори или завеси, за да намалите слънчевата топлина.
• Топлинно натоварване на оборудването: Електронни устройства, осветление и друго оборудване могат да генерират значително количество топлина. Не забравяйте да включите топлинната мощност на цялото оборудване във вашите изчисления.
• Инфилтрация: Изтичането на въздух през пукнатини и пролуки в обвивката на сградата може да увеличи охлаждащото натоварване. Можете да намалите проникването, като запечатате изтичането на въздух и подобрите изолацията на вашата сграда.

Стъпка 6: Изберете правилния охладител

След като изчислите общия охладителен товар, можете да изберете правилния охладител за вашите нужди. Когато избирате охладител, е важно да имате предвид следните фактори:

• Капацитет: Капацитетът на чилъра трябва да е достатъчен, за да покрие охлаждащото натоварване на вашето пространство. Уверете се, че сте избрали охладител с капацитет, който е малко по-голям от изчисления ви охладителен товар, за да отчетете евентуално бъдещо нарастване или промени във вашите нужди от охлаждане.
• Ефективност: Потърсете охладител, който е енергийно ефективен, за да намалите оперативните си разходи. Ефективността на чилъра обикновено се измерва чрез неговия коефициент на ефективност (COP), който е съотношението на охладителната мощност към входящата енергия.
• Надеждност: Изберете охладител от реномиран производител с доказана надеждност. Това ще помогне да се гарантира, че вашият охладител работи безпроблемно и изисква минимална поддръжка.

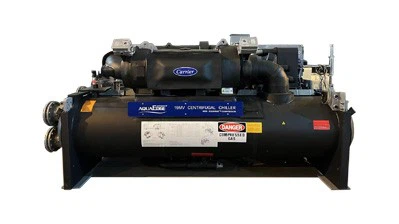

Като доставчик на охладители, ние предлагаме широка гама от охладители, за да отговорим на вашите специфични нужди. Някои от нашите популярни модели включватЦентробежен охладител Carrier,Разширителен вентил за Carrier 32GB404534, иЦентробежен охладител с водно охлаждане Trane CVHG780.

Заключение

Изчисляването на охлаждащия товар за чилър е сложен процес, който изисква внимателно разглеждане на няколко фактора. Като следвате стъпките, описани в този блог, можете точно да изчислите охлаждащия товар на вашето пространство и да изберете правилния охладител за вашите нужди.

Ако имате някакви въпроси или се нуждаете от помощ при изчисляване на охлаждащия товар за вашия охладител, моля, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да вземете правилното решение за вашите нужди от охлаждане.

Референции

• Наръчник на ASHRAE - Основи. Американското дружество на инженерите по отопление, охлаждане и климатизация (ASHRAE).
• Ръководство за изчисляване на охлаждащия товар. Carrier Corporation.
• Психрометрия за HVAC инженери. Компания Trane.
